SYNDEM架构

image-placeholder
image-placeholder

电力系统从集中式发电到分布式发电的模式转变被普遍认 为是电力系统的民主化。民主是一个政治概念,它使所有有资格的个体在决策过程中发挥平等的作用。法治和平等 是民主社会最基本的特征。法治意味着每个个体都受法律的约束,而平等意味着所有个体都是平等的。民主化的系 统最重要的一个事实是:个体可以有不同的甚至是有分歧的观点。但是,电力系统必须保持稳定,不能容许电压和 频率的大范围波动。如果要实现电力系统的民主化,至关重要的是要确保所有的参与者能够步调一致(即同步)来 维护系统的稳定性。因此,民主化的电力系统必须要实现同步化,也就是必须要实现同步民主,这就产生了同 步民主(SYNDEM) 智能电网的概念。

为了实现SYNDEM智能电网,至关重要的是电网所有 的主动参与者,无论大小、传统的或可再生的、供电的或用电的,都应该遵守相同的规则、平等地维持电网的稳 定。

  • 规则: 传统同步机(SM)的同步机制在过去100多年的时间里为电力系统的自然 增长和稳定运行提供了保障,因此可以继续作为构建SYNDEM智能电网的规则。
  • 平等: 在发电侧、电网内部和用户侧的电力电子变流器都可以配备同步机制而成为虚 拟同步机(VSM)实现平等。

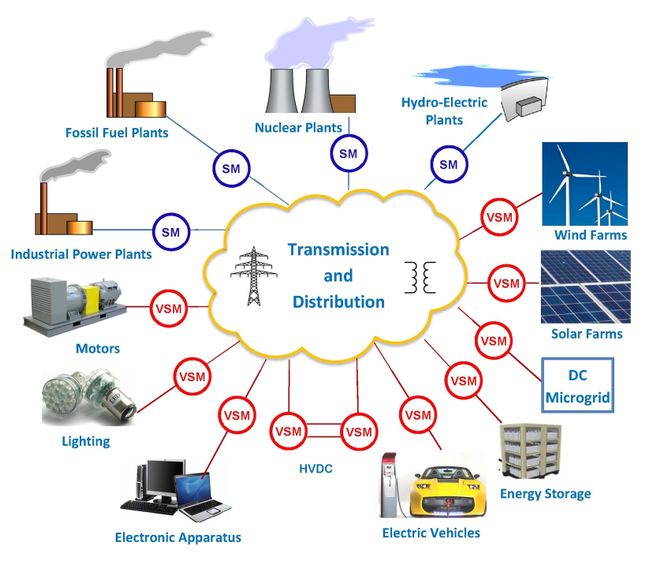

传统的发电厂不需要太大的变化可以用常规的方式接入电 网。可再生能源,如风能、太阳能、能源储存系统、电动汽车等,可以通过虚拟同步机接入电网。大部分的负载也 可以通过虚拟同步机接入电网。在HVDC两端的电力电子转换器也可以被控制为虚拟同步机。因此,从输配电网 络来看,所有主动的参与者基本上都是同步机。有些是物理同步机;有些是虚拟同步机,这就形成了一个统一的、 和谐的电网。

因为同步机和虚拟同步机本身具备了内在的同步机制,不 再需要依赖通信网络。节省了通信基础设施和网络安全方面的巨大投资,为未来电力系统的有机增长和自主运行铺 平了道路。

我们也已经证明电力电子变流器不再需要专用的同步单元,比如锁相环,并且实现了SYNDEM智能电网的一系列关 键技术突破。更多细节请参见产品

SYNDEM电网架构在技术上是扁平的,当然需要的话 也可以增加一个分级管理层。因此,SYNDEM集团提出并引领了一个完整的技术解决方案,以实现Jeremy Rifkin《第 三次工业革命》中所设想的扁平电网。

我们始终坚信简洁之美:一生万物, 万物归一。

所有参与者都遵守一个机制(同步)、所有参与者都为着一个共同的目标(稳定)
